阴极保护测试桩施工记录的核心是 “数据可追溯、质量可验证、合规可查”，需覆盖 “基础定位、材料设备、施工过程、质量检测、安全合规” 五大维度，确保数据完整、精准，满足工程验收与后期运维需求，具体核心数据如下：
一、基础定位与环境数据（验证桩位合规性）
施工点位信息：测试桩编号、设计桩位坐标（经纬度 /平面坐标）、实际安装坐标（GPS实测）、与被保护管道的相对位置（水平距离、垂直投影关系）；
地形与地质数据：施工区域地形类型（平原 /山地/滨海/湿陷性土壤等）、地质条件（软土/岩石/冻土等）、地下水位埋深、土壤含水率（%）、土壤电阻率（Ω・m，实测值）；
周边环境数据：与周边地下管线（燃气 /电力/通信）的安全距离、与危险源（变电站/加油站等）的距离、是否存在杂散电流干扰源（如电气化铁路、电解车间）及干扰源类型。
二、材料与设备验收数据（验证选型合规性）

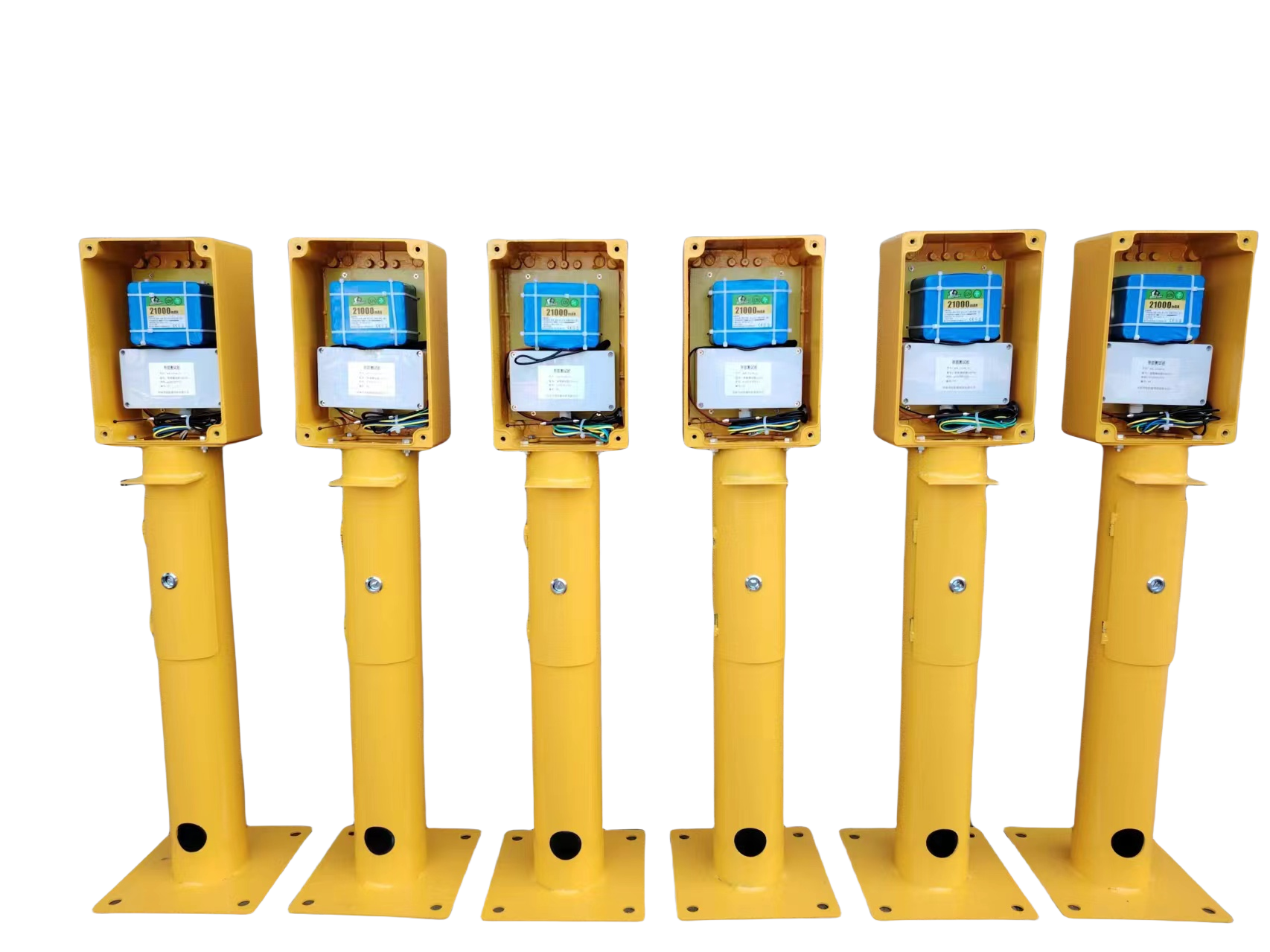

测试桩核心参数：型号、规格（基础型 /智能型）、材质（外壳/内部模块）、防护等级（IP等级）、内置模块配置（通信模块类型、采集模块型号、GPS /北斗模块）；
关键部件信息：
参比电极：类型（CSE/Ag/AgCl）、型号、生产厂家、埋设深度、埋设位置；
引线：材质（多股铜芯软线）、截面面积（mm²）、防护层类型（PVC/XLPE/铠装）、长度（m）；
基础材料：混凝土标号（C25/C30等）、抗渗等级（P6等）、外加剂类型（阻锈剂/防冻剂）、预埋螺栓规格（M16/M20等）、材质（碳钢/不锈钢）；
供电设备（太阳能型）：光伏板功率（W）、锂电池容量（Ah）、控制器型号、安装朝向/倾角；
材料合格证明：关键材料（测试桩、参比电极、防腐涂料）的出厂合格证、检测报告编号，材料进场验收记录（外观质量、型号规格核对结果）。
三、施工过程关键数据（验证施工规范性）
基础施工数据：
基坑尺寸（长 × 宽 × 深，mm）、开挖方式（人工/机械/破碎）、支护措施类型（沙袋/钢板桩/锚杆等）；
基础类型（混凝土基础 /钢结构基础/膨胀螺栓固定）、混凝土浇筑量（m³）、浇筑日期、养护方式、养护时间（天）；
预埋螺栓：数量、间距（mm）、垂直度偏差（mm/m）、顶部露出长度（mm）；
安装施工数据：
参比电极：埋设深度（m）、埋设位置（与测试桩/管道的距离）、回填材料类型、与土壤接触情况；
引线连接：连接方式（焊接 /压接/预埋端子）、接触电阻（Ω，实测值）、引线穿管类型（PE/PVC/不锈钢管）、接口密封方式；
天线安装（智能型）：通信模块类型、天线朝向、倾角（°）、信号强度（RSRP/RSSI/SNR值，实测）；
接地系统：接地极类型（铜质 /镀锌钢）、埋深（m）、接地电阻值（Ω，实测）、与阴极保护系统接地网的连接关系（隔离/等电位连接）。
四、质量检测与试验数据（验证施工质量达标）
电气性能检测：
导通性：引线回路通断状态（合格 /不合格）、接触电阻（≤0.1Ω，实测值）；
绝缘电阻：引线对地绝缘电阻（≥10MΩ，500V兆欧表实测）、引线之间绝缘电阻（≥5MΩ，实测）、连接点绝缘电阻（≥5MΩ，实测）；
电位测量：通电电位（V，CSE，实测）、断电电位（V，CSE，实测）、数据采集精度（与标准电位的偏差，mV）；
基础质量检测：混凝土试块抗压强度（28天强度，MPa）、基础沉降观测数据（施工后1周/ 1个月/ 3个月的沉降量，mm）、基础平整度（mm）；
智能功能测试：数据采集频率（次 /小时）、数据上传成功率（%）、通信模块连接稳定性（连续10次上传结果）、告警功能测试结果（电位超标/低电量告警是否正常）；
防腐质量检测：防腐涂层（环氧煤沥青 /聚脲等）厚度（mm，实测）、针孔检测结果（电压≥5kV无击穿）、密封胶/防腐胶带的施工层数、搭接宽度（mm）。
五、安全与合规数据（验证施工安全性）
安全施工记录：施工日期、施工班组、现场安全防护措施（警示标识、旁站监护、防雨 /防冻/防腐措施）、是否发生安全事故（无/有，简述情况）；
合规性记录：施工前管线探测报告编号、与管线权属单位的沟通记录、特殊区域（滨海 /湿陷性土壤/杂散电流区）专项施工方案审批意见；
变更记录：若实际施工与设计存在偏差（如桩位偏移、材料替换、工艺调整），需记录变更原因、变更内容、设计单位 /监理单位审批意见。
六、验收结论与签字确认（满足验收流程要求）
分项验收结果：基础施工、安装质量、电气性能、防腐性能、智能功能等分项的验收结论（合格 /不合格）；
整改记录：若存在不合格项，需记录整改措施、整改时间、复测结果；
签字确认：施工单位负责人、监理单位验收人员、建设单位代表签字，验收日期、验收结论（合格 /同意验收）。
七、附件材料（补充验证依据）
施工过程照片 /视频：基坑开挖、基础浇筑、参比电极埋设、引线连接、密封防腐、设备安装等关键工序的现场照片（带时间水印）；
检测工具校准证书：万用表、兆欧表、倾角仪、GPS定位仪等检测工具的校准证书编号、校准有效期；
相关技术规范：施工依据的行业标准（如 GB/T 21448-2017、SY/T 0086-2019等）、设计图纸编号及版本号。
