EMI滤波器：电子设备的“电磁防火墙”

滤波器的基本原理并不复杂——利用元件的固有特性，对不同频率的信号进行有选择性的处理，让需要的频率通过，阻止不需要的频率。核心在于利用电感（通低频、阻高频）和电容（通高频、阻低频）的频率特性，对信号进行筛选。

EMI滤波器（电磁干扰滤波器）是一种专门用于抑制电磁干扰的电子设备。它的核心任务是确保电子设备既能抵抗外部的电磁干扰，又不向外部发出过量的干扰，从而满足电磁兼容（EMC）标准的要求。

📌 EMI滤波器的核心元件

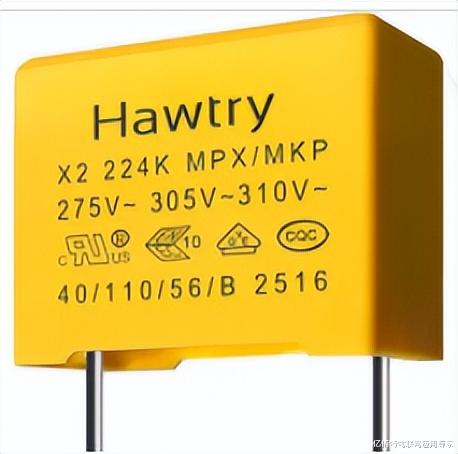

X电容——滤除差模干扰

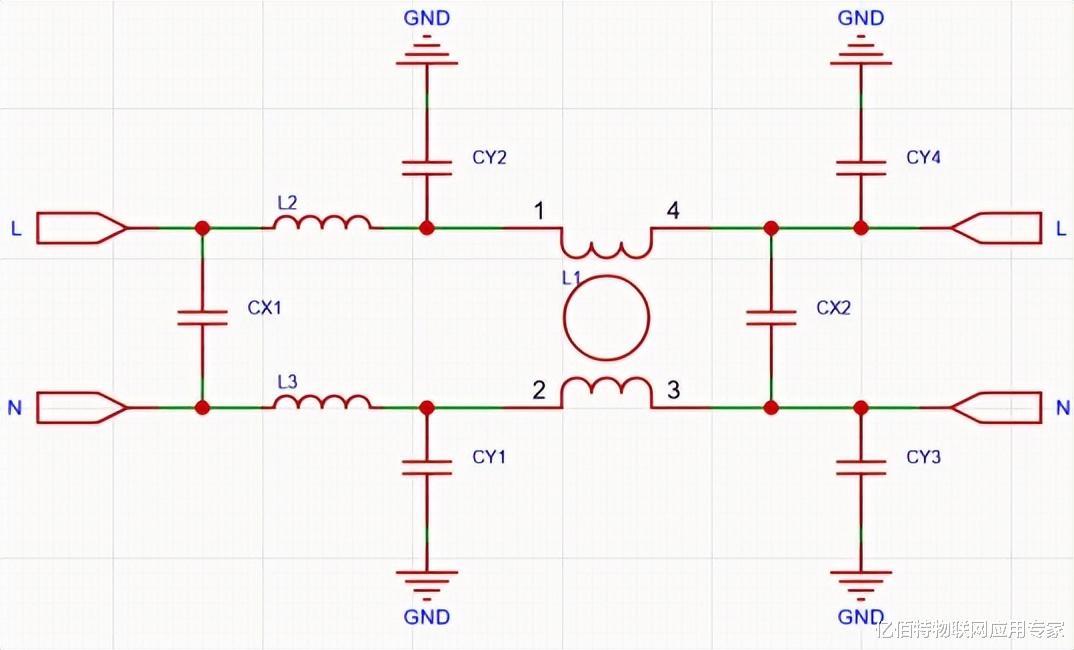

X电容接在火线（L）和零线（N）之间，负责滤除差模干扰——即在两条导线之间出现、方向相反的干扰信号。图中CX1/CX2即为X电容，容量通常为nF级。

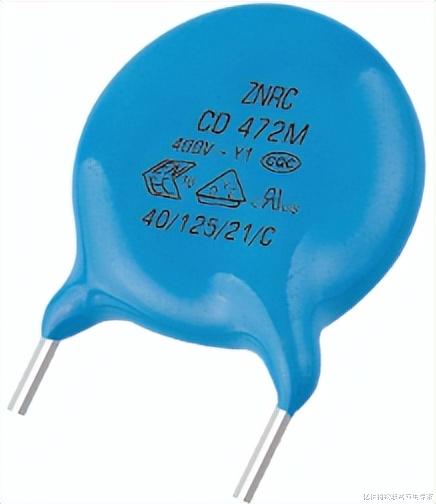

Y电容——滤除共模干扰

Y电容接在火线与地线（L-GND）以及零线与地线（N-GND）之间，通常成对出现，负责滤除共模干扰——即在两条导线上同时出现、方向相同的干扰信号。图中CY1/CY2/CY3/CY4即为Y电容，容量多为pF级。

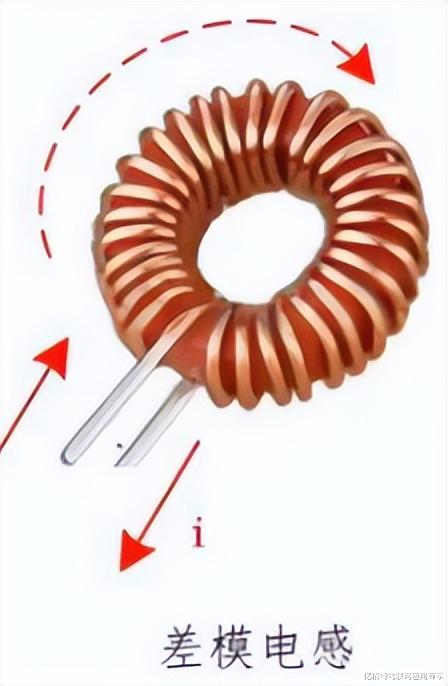

差模电感——配合X电容工作

差模电感与X电容配合使用，对电源线或信号线上的差模噪声进行滤除。

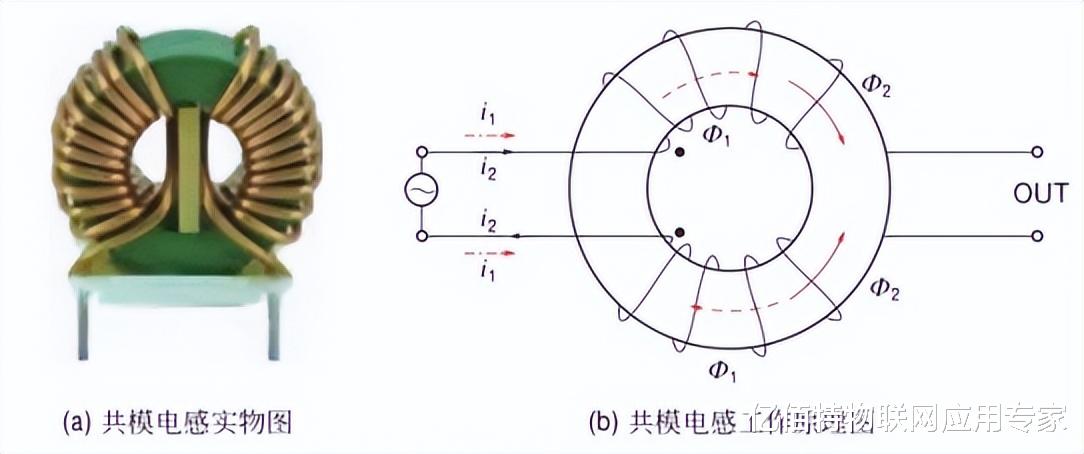

共模电感——抑制高频噪声

共模电感对共模电流干扰呈现高阻抗（阻断作用），有效抑制高频噪声。

⚙️ 工作原理：低通滤波 + 阻抗失配

EMI滤波器本质上是一个低通滤波器。它允许50Hz的工频电流（低频）几乎无损耗地通过，同时利用内部元件对高频干扰信号产生巨大阻碍。其工作关键在于“阻抗失配”原则：滤波器与外部电路阻抗差异越大，对噪声的衰减效果就越好。

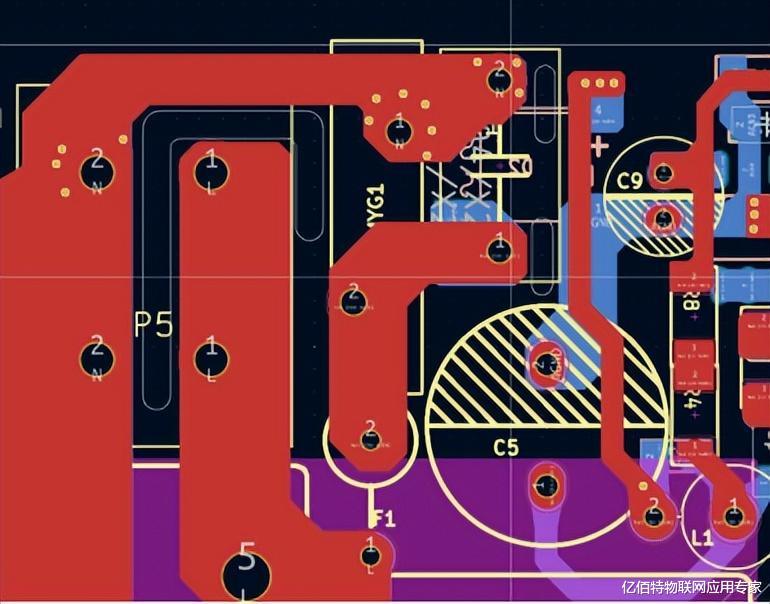

🧩 PCB布局与接地关键

EMI滤波器件在PCB上的布局需要遵循几条硬规则：

靠近入口：滤波器件应尽可能靠近外部电源输入端口。

零火线分离：外部接入的零线和火线必须分开走线，不能捆扎在一起。否则高频噪声会直接跨过滤波器电路，通过空间耦合到另一端，导致滤波完全失效。

接地要牢：GND与机壳地（大地）应实现低阻抗、大面积连接。接地不良会严重削弱对共模干扰的抑制效果，走线应尽可能短而粗，确保良好的接地效果。

📡 电磁干扰的两条传播路径

电磁干扰主要通过两种途径传播和影响设备：

① 传导干扰——干扰能量通过导线（电源线、信号线）直接传递。例如电网中的杂波通过电源线传入开关电源，导致电源输出电压波动，影响后级芯片工作。

② 辐射干扰——干扰能量以电磁波形式通过空间传播。例如高频开关信号辐射到周围传感器，导致传感器数据失真，甚至触发设备误动作。

✅ 总结

EMI滤波器是电磁兼容（EMC）设计中最核心的器件之一。你可以把它理解为电子设备的 “电源净化器” 或 “电磁防火墙” 。

它的核心任务是双重的：既要阻止设备外部的电网噪声干扰设备内部的正常工作，又要抑制设备自身工作时产生的高频噪声反向污染电网。几乎所有接入电网或含有开关电源的电子设备，内部都有它的身影。
