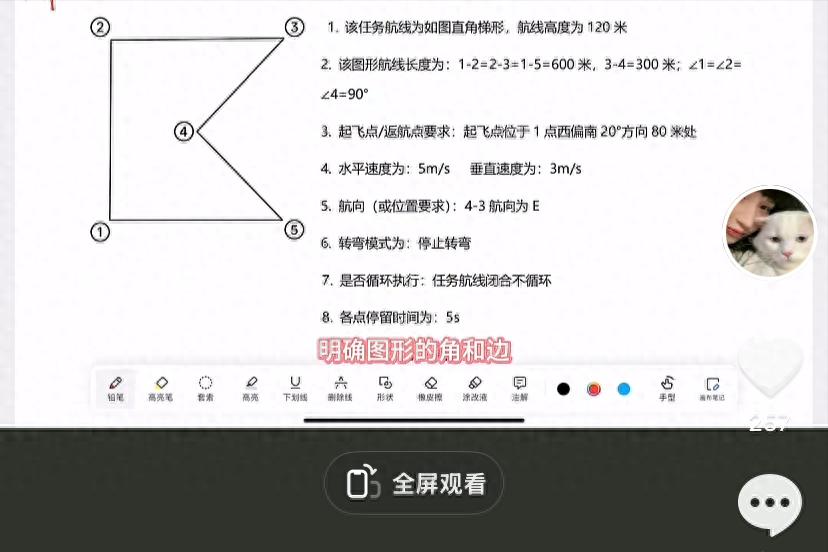

今天我们来分析一道无人机地面站考试的试题，具体题目如下：

小补充：其中条件7为起飞高度等于航线高度。

图片来自于网络，侵删

第一步：明确图形的角和边。由条件可以看出图形1-2-3-5是一个正方形，边长等于600米。这里因为给出3-4等于300米，角4等于90度，3-5=600米，大家要能第一时间反应出，3-4-5构成一个直角三角形，4-5等于300*根号三也就是519.6米。

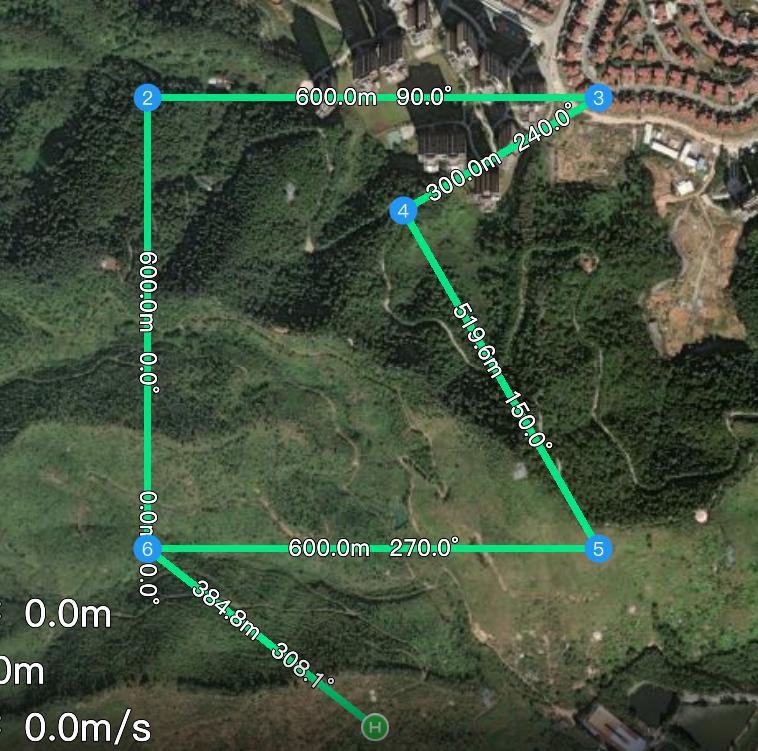

第二步：画图。这里的3-4航向角=270-30=240°，4-5的航向角=240°-90°=150°。具体做出的图形如下：

图片来自自制

第三步：旋转。因为条件5给出4-3的航向为E，也就是90度，所以旋转后的图形如下。具体做法为打开航线设置，航线旋转，输入后旋转。

图形自制

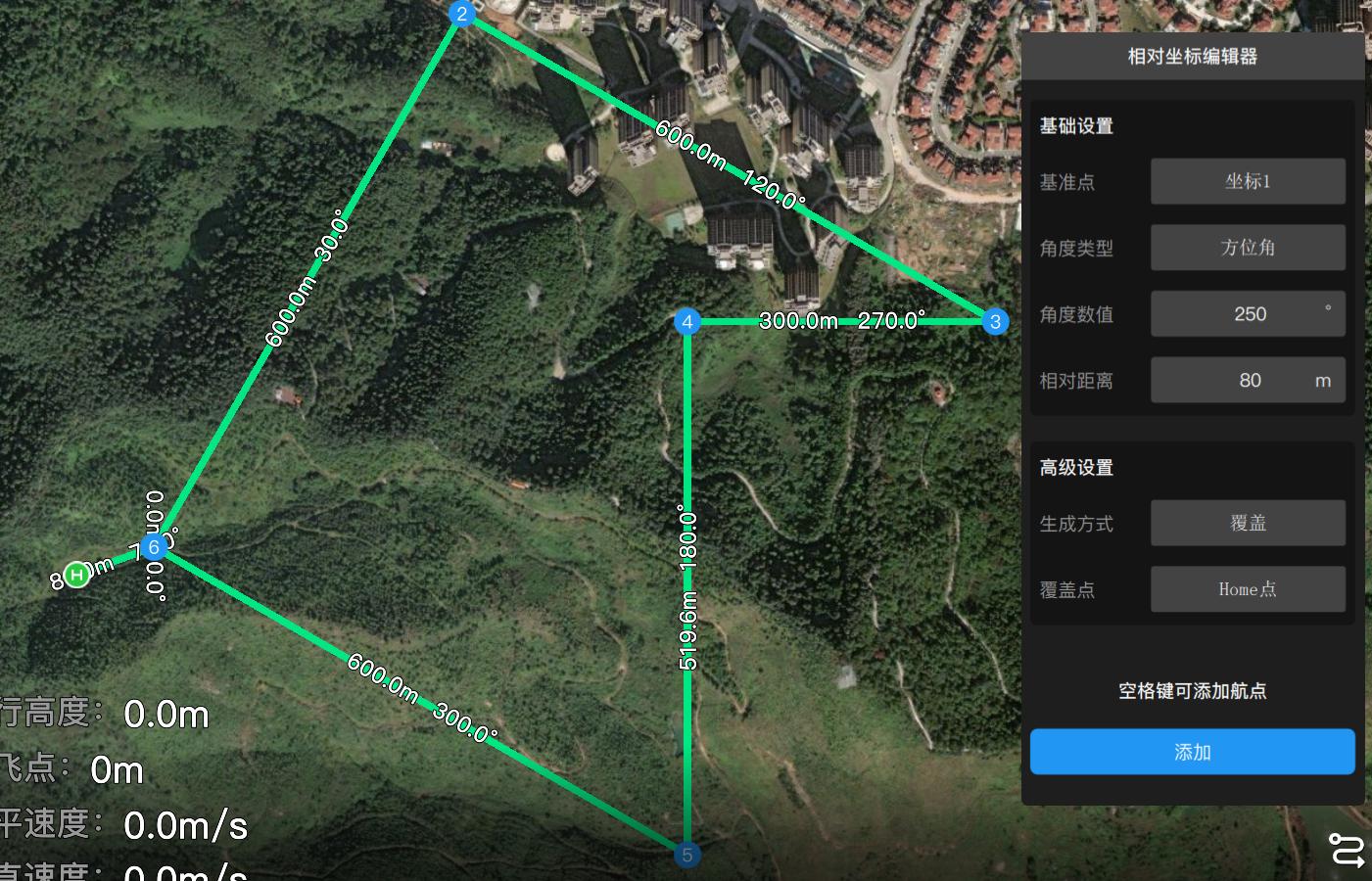

第四步：做起飞点。因为条件3得出1好航点到起飞点的航向为西偏南20°，也就是270°-20°=250°，距离80米。具体做法为打开相对坐标编辑器，1号点为基准，输入250°。80米，覆盖起飞点即可。图形如下：

图形自制

第五步：修改条件，这里记住最好将起飞高度、航线高度、返航高度都改成120米。另外水平速度、垂直速度、停留时间、各点悬停时间修改成5秒，停止转弯、闭合、不循环。这样题目就做完了。

如果大家有不明白的，欢迎在评论区提问。
