在光学系统中，经常需要通过精密定位装置来实现对物体的精确定位，而传统的手动位移台精度有限，且无法实现自动化调节。晶萃光学JCOPTIX提供的步进电机线性位移台能够很好地解决这一问题。位移台通过步进电机驱动，可实现物体在单轴或多轴方向上的高精度线性运动，能够轻易达到微米级甚至纳米级定位精度，具备高精度、高重复性、高稳定性等特点。
晶萃光学，光学位移台
目前，晶萃光学JCOPTIX提供两种主体材质（6061-T6高强度铝和440C不锈钢）的步进电机线性位移台。两种位移台均集成有限位开关，可保证台面高精度归零，并可预防过驱导致的结构损伤。此外，位移台采用了精密研磨的滚珠螺杆，可提供平稳、几乎无噪声的运动；螺杆导程1 mm，配合高刚度低摩擦的传动结构，可实现结构的低形变和传动的低延时，配合步进电机位移台控制器 DCP-201，理论可实现19.5 nm最小步进量，且可轻易实现100 nm步进量（雷尼绍XL-80激光干涉仪实测）。位移台还支持手动调节，通过位移台尾部的手拧旋钮，用户可在断电或不使能状态下进行手动调节，但控制器重新使能控制时，需要重新校准。两种位移台的校准数据均存储于位移台内置芯片内，可以保证任意一台DCP-201控制器均可实现位移台达到校准后的精度。
铝材步进电机线性位移台位移台行程有30 mm、50 mm和100 mm三种可选，台面尺寸为65 mm × 65 mm，高度为36 mm，适用光轴高度大于36 mm 的精密光学系统，且兼容多种手动位移台，如DML65系列13mm行程手动线性位移台、DMV65系列Z轴线性位移台、DMR-1旋转台、DMG65系列角度位移台等，用户可搭建符合自己要求的光学系统。位移台配合控制器可以让位移台校准后实现轴向定位精度≤ ±5.0 µm，双向重复定位精度≤ ±4.0 μm。位移台俯仰为600 μrad，偏摆为900 μrad，水平负载为5 kg，垂直负载1 kg，最大速度可达25 mm/s，最大加速度可达25 mm/s²，且水平满负载时仍能保持最大速度运行。
不锈钢步进电机线性位移台位移台行程有30 mm和50 mm两种可选，台面尺寸为65 mm × 65 mm，高度为30 mm，适用光轴高度大于30 mm的精密光学系统。位移台配合控制器可以让位移台校准后实现轴向定位精度≤ ±5.0 µm，双向重复定位精度≤ ±1.0 μm。位移台俯仰为100 μrad，偏摆为100 μrad，水平负载为10 kg，垂直负载2 kg，最大速度可达25 mm/s，最大加速度可达25 mm/s²，且满载时仍然能保证标称精度。

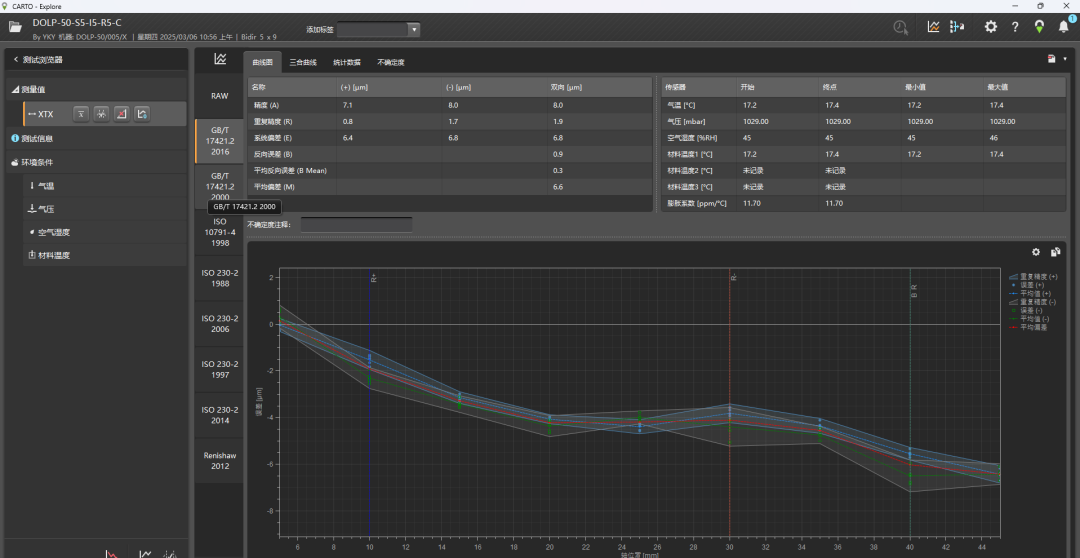

晶萃光学JCOPTIX使用雷尼绍XL-80激光干涉仪对产品进行测试，下图为对应的产品实测数据。
晶萃光学，光学位移台
图1 DOLP-50 干涉仪实测数据图
晶萃光学，光学位移台
图2 DOLP-50S 干涉仪实测数据图
根据国标GB/T 17421.2-2016，位移台的轴线双向定位精度A由双向定位系统偏差和双向轴线重复定位精度估算值的2倍的组合来确定范围：
晶萃光学，光学位移台
位移台的轴线双向重复定位精度R为沿轴线或绕轴线的任一位置Pi的重复定位精度的最大值，即 R=max[Ri]。

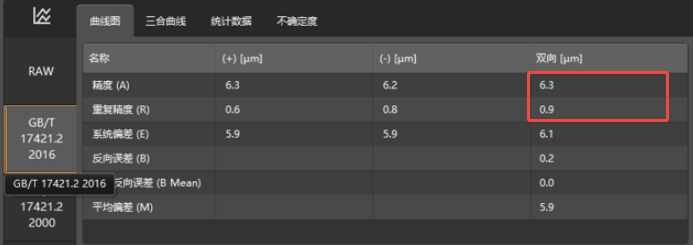

如下图所示，干涉仪所测双向精度为 6.3 μm，对应精度即为 ±3.15 μm；重复精度测量值为 0.9 μm，对应重复精度即为 ±0.45 μm。
晶萃光学，光学位移台
为确保每一台位移台均达到行业标准与客户需求，晶萃光学JCOPTIX提供的每台设备出厂前均经过严格的测试，并提供完整的测试报告，报告内容涵盖多项位移台核心指标（如定位精度，重复定位精度、俯仰、偏摆等）、产品序列号等。通过可视化的测试报告，可靠精准的数据支持，客户可清晰掌握设备表现。
晶萃光学，光学位移台

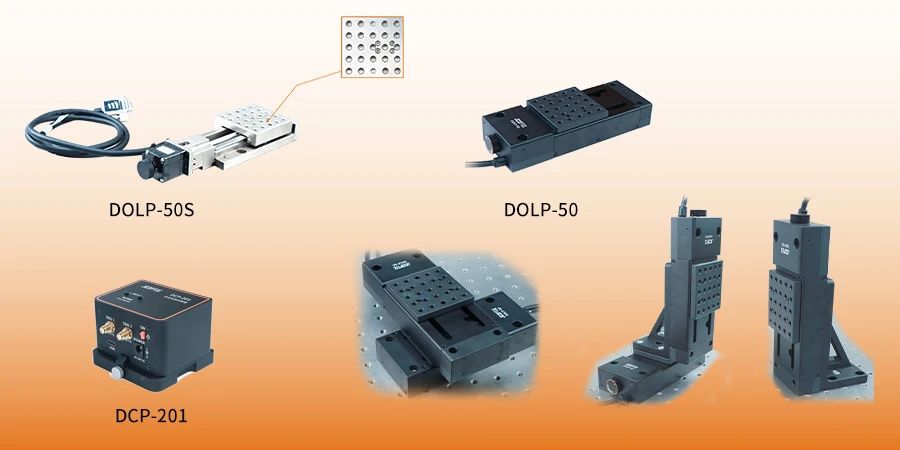

除单轴使用外，同种材质的位移台可以互相拼接成XY位移台，或者通过Z轴转接板（DOLP-AP或DOLP-APS）自行拼接成左手或者右手系统的XZ、XYZ轴电动位移台，方便用户搭建符合自己要求的光学系统。
晶萃光学JCOPTIX提供的步进电机位移台控制器，适用于2相双极性步进电机，每转细分51200微步，可配合DOLP系列步进电机线性位移台使用。控制器支持外部信号触发位移台运动或位移台运动输出触发信号，用户既可通过控制器上按钮直接控制位移台位移，也可在连接PC后通过控制软件操作位移台运动。控制器上的两个按钮，可以控制位移台前进和后退，按键同时按下时位移台回零。PC端控制软件除提供常规的控制操作外，还自带C/C++和LabVIEW驱动，方便科研人员进行二次开发。此外，控制器附带安装板，可将控制器固定在光学平台上使用。
为方便您的购买和使用，除提供单个产品外，晶萃光学JCOPTIX还提供位移台套件，套件内包含一台步进电机位移台，一台DCP-201步进电机控制器，一个标准24V电源和一个USB Type-C连接线。采购套件后，用户无需再另外配置其他控制线或电源。
