在成本敏感且对基础逻辑芯片需求量大的消费电子、IoT模块、工业控制等领域，单路三态总线缓冲器（如74LVC1G125）是关键的基础元件，负责信号隔离、电平转换和总线驱动。面对国际品牌与国产品牌的选型，工程师往往需要权衡性能、可靠性、成本与供应。本文基于NXP安世官方发布的74LVC1G125GW 最新规格书，与深圳市捷比信提供的国产UTC JEPSUN-U74LVC1G125规格书进行系统性参数对比，旨在为硬件选型提供客观、数据驱动的参考。
两款芯片在功能定义上完全一致：单通道、带三态输出的总线缓冲器/线路驱动器。均具备宽电压工作范围（1.65V至5.5V）、5.5V过压容忍输入、施密特触发器输入特性以及支持部分断电模式（Ioff电路），使其成为混合电压系统（如3.3V与5V）中理想的电平转换和接口隔离方案。
从规格书的基本描述看，两者核心能力重叠度极高。主要的定位差异体现在细节规格、标准符合性及封装选项上。
二、 关键静态参数对比：性能与可靠性的基石1. 直流电气特性：在输入/输出电平阈值（VIH/VIL）、驱动能力（IOH/IOL）等核心参数上，两款产品在典型值（Typ）上几乎没有区别。例如，在VCC=3.0V时，均能提供±24mA的输出驱动电流，高低电平的识别阈值也遵循相同的JEDEC标准比例。
差异点体现在最大/最小值（Max/Min）的保证范围上，尤其在扩展温度范围（-40°C至+125°C）内。
输出电平（VOL/VOH）：在相同负载电流下，UTC定义的最大压降（VOL）和最小输出高电平（VOH）的裕量略宽。例如，VCC=3.0V, IOL=24mA时，UTC的VOL最大值为0.8V，而NXP为0.55V（85°C内）或0.8V（125°C内）。这意味着在极端条件下，NXP对输出信号完整性的保证更为严格。
漏电流（Ioff, Ioz）：NXP在关断状态和断电状态下的最大漏电流规格（典型±0.1μA，最大±2μA）显著优于UTC（最大±5μA或±10μA）。对于电池供电或对功耗极其敏感的应用，NXP的参数更具优势。
2. 可靠性及标准符合性：这是两者规格书体现出的最显著差异。
NXP：明确列出了符合JEDEC JESD8-B等多套电压等级标准，并详细标注了ESD保护等级（HBM 2000V，CDM 1000V），符合ANSI/ESDA/JEDEC联合标准。这为其在高可靠性、要求严格认证的工业或通讯设备中的应用提供了明确背书。
UTC：规格书中未明确声明符合具体的JEDEC标准编号或详细的ESD等级。其可靠性保证更多体现在工作温度范围、最大额定值等基础参数上。
三、 动态特性与开关性能开关速度是缓冲器的关键指标。对比两者在典型工作电压下的传播延迟（tpd）、使能时间（ten）和禁用时间（tdis），可以发现一个有趣的现象：
在典型值（Typ） 上，NXP的数据普遍优于或等于UTC。例如，VCC=5V时，NXP的tpd典型值为1.7ns，而UTC为3ns。
但在最大值（Max） 的保证上，两者在同等测试条件下（CL=30pF）的数值非常接近。例如，在VCC=3.3V，全温范围内，NXP的tpd最大为6ns，UTC为11ns；若对比NXP在85°C内的最大值（4.5ns），差距更小。
这表明，NXP芯片在典型工况下可能表现出更优的速度，但UTC在最坏情况下的性能保障也处于可用的合理范围。对于大多数运行在几十兆赫兹频率以下的应用，两者的速度均能满足要求。
四、 封装、功耗与散热封装选项：NXP提供了极其丰富的封装选择（7种以上），包括超薄型XSON、X2SON以及带侧边可焊盘（SWF）的先进封装，适合空间受限的现代电子产品。

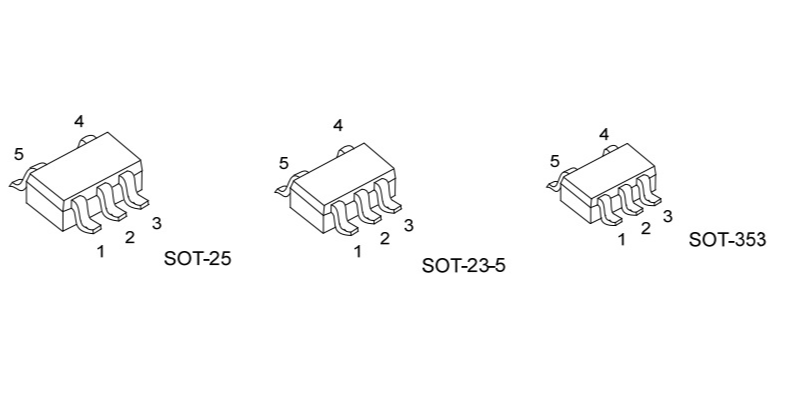

UTC则主要提供SOT-23-5、SOT-25、SOT-353等几种通用封装，选择面较窄，但完全覆盖了最主流、成本最低的封装需求。
功耗与散热：两者静态功耗都很低。在热特性上，UTC列出了不同封装的具体结到环境热阻（θJA），如SOT-23-5为280°C/W。NXP则提供了每个封装在高温下的功耗线性降额曲线。对于常规使用，两者的热性能均需在设计时予以关注，但通常不会成为瓶颈。
五、 综合对比与选型建议对比维度
NXP 74LVC1G125GW
捷比信UTC JEPSUN-U74LVC1G125
分析小结
核心功能
完全相同
完全相同
功能兼容，可直接替代。
直流参数
典型值优，最大值严，漏电流指标出色。
典型值相当，最大值裕度放宽，仍满足基本需求。
NXP在参数保证上更严谨，尤其适合精密或低功耗电路。
动态性能
典型速度更快，最大延迟保证有优势。
典型速度稍慢，最大延迟保证值在可用范围。
高频或时序裕量紧张选NXP；普通应用两者皆可。
可靠性标准
明确符合JEDEC/ESDA标准，ESD等级高，文档详尽。
未明确标注行业标准，基于自身规格保证。
需要行业认证或高可靠性背书的场景，NXP是更稳妥的选择。
封装选择
极其丰富，涵盖先进封装。
主流且经济的封装。
UTC满足大多数常规设计；NXP适合高端、紧凑设计。
成本与供应
通常较高，受国际供应链影响。
具有显著的本地化成本和供应优势。
需要降本、批量采购、追求供应链稳定的项目，UTC吸引力巨大。
结论:
综合来看，NXP 74LVC1G125GW 展现了一家国际领先半导体厂商的典型优势：参数指标严谨、标准符合性清晰、可靠性背书强、高端封装选择多。它非常适合应用于汽车电子、工业控制、通讯基础设施等对长期可靠性、环境适应性和标准认证有严格要求的领域。
捷比信提供的UTC JEPSUN-U74LVC1G125 则代表了国产品牌在成熟通用逻辑芯片领域的成功定位：在核心功能与性能上实现了对标，在最重要的成本与供应保障上建立了核心竞争力。其规格书参数表明，它能够满足绝大多数消费电子、智能家居、普通工业控制及教育类项目对电平转换和总线缓冲的需求。
因此，对于大多数非极端条件、注重成本控制与供应链安全的常规电子项目， JEPSUN-U74LVC1G125 是一款非常值得考虑且性价比突出的替代选择。 工程师在选型时，若项目没有严格的行业认证要求，工作环境非极端恶劣，且对时序的极端最差值有足够裕量，采用UTC芯片可以有效降低BOM成本，并受益于更灵活、更稳定的本地化供应服务。
而对于那些处于设计边界、或对器件长期可靠性和参数一致性有零妥协要求的应用，选择像NXP这样提供更全面、更严格规格保证的国际品牌，仍然是降低项目风险的审慎之举。最终选择应基于具体的应用场景、可靠性预算和成本结构进行综合决策。
