在工业自动化、运输系统、户外监控和其他坚固的应用中，保持可靠的以太网连接至关重要。传统的RJ45以太网插孔和电缆在这些苛刻的条件下往往弹性不足。然而M12工业级线缆可以胜任。凭借卓越的密封性、坚固的连接器和行业标准的电气特性，M12以太网线缆在振动、极端温度、灰尘、水分和化学暴露下提供可靠的数据传输。本文将围绕M12以太网线缆的产品特色和应用等内容进行详解。

一、什么是M12以太网线缆？

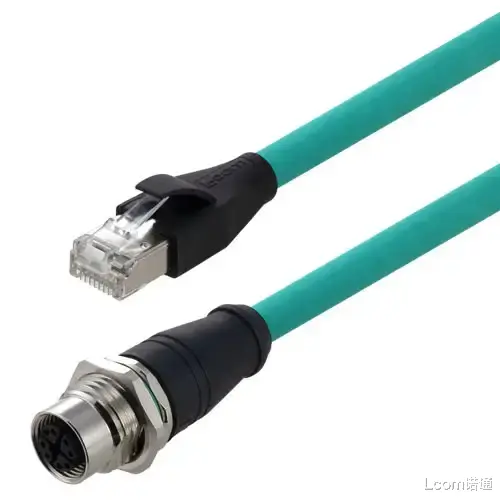

L-com 超6类M12 8针X编码SF/UTP工业级拖链线缆，面板安装型M12母头/RJ45公头

M12以太网线缆采用M12圆形连接器，采用坚固的12mm螺纹耦合机制。M12最初是为传感器和现场总线环境开发的，由于其紧凑、坚固的特性，现在被广泛应用于工业以太网。这些连接器提供IP67、IP68或更高的防护等级，确保防尘、防水和防污染物进入，同时提供机械锁定，防止振动和拉力。

二、恶劣条件下的关键优势

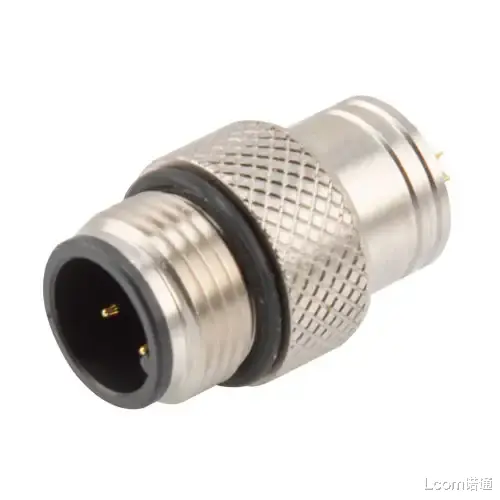

L-com 4针A编码M12模塑连接器，公头，屏蔽

M12连接器采用螺纹金属联轴器，能够承受振动和机械应力，使其成为制造、汽车装配和轨道操作中移动或动态系统的理想选择。M12以太网解决方案具有IP67或IP68等级，可提供可靠的防尘、防水和临时浸没密封，使其非常适合户外或冲洗环境。通过适当的设计，M12连接器能够承受油、溶剂和工艺化学品，使其适用于食品和饮料、汽车和石化环境。M12连接器比RJ45小，在密集的I/O面板或设备外壳中节省了空间，并与紧凑型工业交换机和I/O模块兼容，优先考虑空间和可靠性。

三、M12连接器编码：选择正确的编码

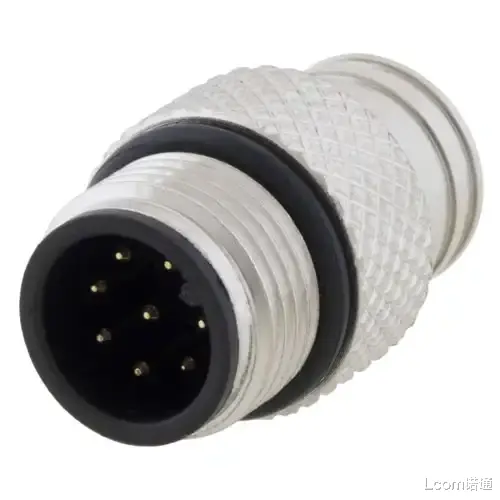

L-com M12 8位A码模具连接器，公头，屏蔽

M12连接器的不同编码为不同的以太网性能水平提供了优化的引脚布局。D编码（8针，数据）支持高达100 Mbps的快速以太网，是传统工业系统或中速应用的标准选择。X编码（8针，数据）支持千兆以太网或更高达10Gbps，使其成为机器视觉或边缘计算等现代带宽密集型应用的理想选择。A、B和C编码连接器用于电源、传感器或ProfiBUS连接，而不是以太网。选择正确的编码对于确保系统兼容性和避免错误连接至关重要。

四、屏蔽与非屏蔽：为什么重要

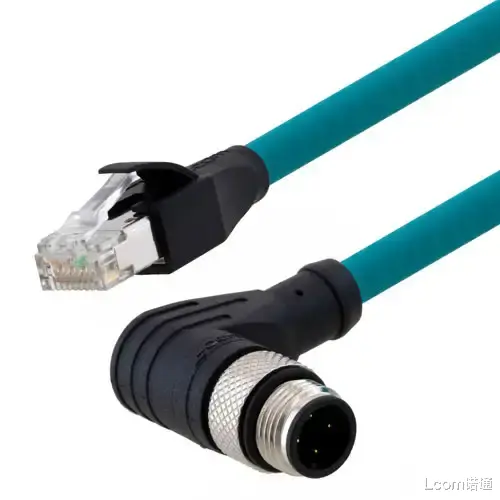

L-com 超5类M12 4针D编码SF/UTP工业级拖链线缆，直角M12公头/RJ45公头

由于电机、焊接设备、功率转换器和变频驱动器，电磁干扰（EMI）在工业环境中普遍存在。S/FTP、SF/UTP或U/FTP等屏蔽以太网电缆有助于最大限度地减少串扰和EMI影响，确保跨部署的数据完整性。虽然非屏蔽选项在低干扰设置中可能就足够了，但建议在大多数工业场景中使用屏蔽M12线缆。

五、电缆选择的技术考虑因素

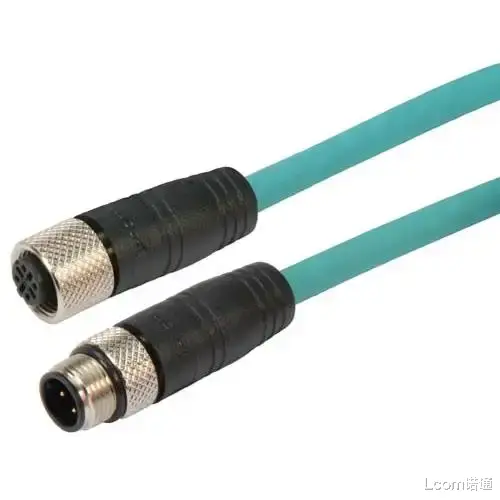

L-com 超5类M12 D编码SF/UTP工业级拖链线缆，M12公头/M12母头

在采购M12以太网线缆时，请仔细评估几种规格。对于类别和带宽，Cat5e支持100 Mbps至1 Gbps，适用于基本应用。Cat6提供1Gbps，在某些情况下，对于50米或更短的短距离运行提供10Gbps。Cat6a在100米范围内提供10 Gbps的传输速度，使其成为面向未来的最佳选择。

护套材料是另一个重要因素。PUR（聚氨酯）具有高挠曲性、耐磨性、耐油性和耐化学性。PVC（聚氯乙烯）更经济，适用于物理要求较低的设置。LSZH（低烟、无卤）建议用于需要最小有毒排放的火灾关键区域。温度范围也很重要，电缆的额定温度通常为-40°C至+85°C或更高，具体取决于应用。包括加蔽线和编织屏蔽有助于接地，并进一步稳定电应力下的信号完整性。最后，确保电缆和连接器组件至少保持IP67等级，以防止进水和环境磨损。

六、应用程序举例

在工厂自动化中，M12连接器用于传送带、机械臂和PLC机架，以确保安全、防振的以太网连接。高弹性PUR护套可最大限度地减少持续运动场景中的故障。在室外和运输环境中，无论是部署在工厂室外区域还是地面车辆或火车等移动机械上，IP68级M12连接器都能提供防尘和防水网络。化工或易冲洗环境等过程工业要求电缆具有耐化学性和密封性，如IP69k。机器视觉和IIoT应用需要高分辨率成像系统和具有千兆或10Gbps连接的边缘处理节点，这是通过具有Cat6a性能的X编码M12电缆实现的。

七、安装和维护

在安装过程中，配合时使用推荐的扭矩，通常为1.5-2.5 Nm，以确保密封而不损坏连接器。保持接口清洁干燥，无碎屑或残留物，性能可靠。避免可能降低电缆性能的急转弯，并保持弯曲半径至少为电缆直径的10倍。对于屏蔽电缆，确保加蔽线或屏蔽层的一端正确接地。

八、常见问题

Q1：X编码的M12支持10Gbps吗？

A： 是的。X编码M12专为工业级Cat6或Cat6a电缆上的千兆或10Gbps以太网而设计。

Q2：M12连接器是否可重复使用？

A： 是的，但要确保螺纹和密封件保持清洁和完好。避免过度拧紧以保持IP等级。

Q3：我可以将RJ45线缆转换为M12吗？

A： 适配器是可用的，但为了完全可靠和密封，最好使用专用的M12以太网电缆组件。

Q4：M12以太网的最大线缆长度是多少？

A： 它与标准类别相同：Cat5e、Cat6或Cat6a以太网为100米。对于较长的运行，建议使用以太网扩展器或光纤解决方案。

M12以太网线缆为恶劣的工业环境提供了一种坚固可靠的解决方案，结合了安全锁定机制、坚固的材料和高速数据能力。在D编码和X编码、屏蔽与非屏蔽、Cat5e与Cat6与Cat6a之间进行选择取决于您的数据需求、环境压力和网络规模。

L-com具备完整的M12工业级以太网线缆系列，包含不同接口标准、接口样式、线材等元素，适配多元严苛连接环境，一步到位完成工业网络布线。
