一、引言：贴片封装的热挑战

贴片MOS管凭借其体积小、重量轻、易于自动化生产的优势，已成为现代电子设备的主流选择。然而，其紧凑的封装结构也带来了严峻的热管理挑战。与插装式TO-247封装相比，贴片MOS管的结到壳热阻θ_jc通常高出2至3倍，且无直接金属散热底座，热量必须通过PCB和有限的外壳表面散发。在高功率密度应用中，若散热设计不当，结温可瞬间突破150℃极限，导致器件性能退化、寿命缩短甚至热失控烧毁。本文将从热传导路径优化、PCB级散热设计、界面材料选择、散热器集成、主动冷却方案及智能热管理六个维度，系统阐述贴片MOS管的散热增强策略。

二、热传导路径优化：从芯片到环境的完整链路

2.1 贴片MOS管的热阻网络模型

贴片MOS管的总热阻θ_ja可分解为三个部分：θ_ja = θ_jc + θ_cs + θ_sa。其中θ_jc是结到壳热阻，由封装决定，DFN8×8封装约1.5℃/W，SO-8封装约2.5℃/W，DPAK封装约1.0℃/W；θ_cs是壳到散热器接触热阻，取决于导热界面材料，优质导热垫可做到0.3℃/W；θ_sa是散热器到环境热阻，自然对流下100平方毫米铜箔约20℃/W，强制风冷可降至2℃/W。散热增强的核心是降低每一环节的热阻，特别是θ_cs与θ_sa。

2.2 热量传递三路径

贴片MOS管热量主要通过三个路径散发：顶部路径通过塑封体表面到空气，热阻最高（θ_jt约50℃/W），贡献小于10%；底部路径通过芯片底部焊盘到PCB，为主要路径，承担70%至80%热量；引脚路径通过源极/漏极引脚传导，贡献约10%至20%。因此，底部散热优化是重中之重。

三、PCB级散热设计：铺铜、过孔与板材

3.1 铜箔面积扩展

在MOS管下方铺设大面积铜箔是最经济有效的散热手段。经验法则表明，铜箔面积大于等于50平方毫米（1oz铜厚）可降低热阻30%，推荐面积大于等于100平方毫米，热阻可降至10℃/W以下。铜厚从1oz增至2oz，热阻再降15%至20%。铜箔形状应尽量为正方形或圆形，避免细长条形，以最大化热扩散能力。铜箔应连接至地层或电源层，利用整板铜皮作为热沉。

3.2 散热过孔阵列

散热过孔将热量从顶层传导至底层或内层铜皮，是关键设计。最佳实践采用过孔直径0.3至0.5mm，数量4至9个，呈3×3阵列分布在焊盘下方，孔间距1.0至1.5mm，避免过于密集导致PCB强度下降。过孔需塞孔电镀，填充焊料或铜浆，使θ_via从100℃/W降至5℃/W。某48V/30A电机驱动案例显示，在DFN8×8封装下方布置9个0.3mm过孔，热阻从12℃/W降至3.5℃/W，结温降低25℃。

3.3 高导热PCB基材

传统FR-4导热系数仅0.3W/(m·K)，高热应用可采用铝基板（IMS），导热系数1.5至3.0W/(m·K)，热阻降低5至10倍，适合单面布局；铜基板导热系数大于300W/(m·K)，但成本高昂，适合大于100W/cm²极端场景；陶瓷基板（DBC/DAB）导热系数大于20W/(m·K)，绝缘性好，但脆性大，适合高功率模块。功率密度大于10W/in²时，优先考虑铝基板；大于50W/in²时，考虑陶瓷基板。

四、导热界面材料：从硅脂到垫片的选择

4.1 导热垫片（Gap Pad）

导热垫片兼具导热与绝缘功能，是贴片MOS管散热的首选。厚度选择0.3至0.5mm，过厚增加热阻，过薄填充不均。导热系数应大于等于3W/(m·K)，高端产品可达6至12W/(m·K)。硬度为Shore 00 30至50，过硬导致接触不良，过软易变形。推荐产品如MCS30GL系列，击穿电压大于4kV，可替代陶瓷片。安装时施加0.5至1.0MPa压力，使垫片压缩20%至30%，确保良好接触。避免使用导热硅脂，因其长期工作会干涸、泵出，热阻激增。

4.2 相变材料（PCM）

相变材料在相变温度（如55℃）下软化，流动性增强，填充微观空隙，热阻可降至0.2℃/W。适合高功率间歇工作场景，但成本高出2-3倍。

4.3 导热凝胶（Thermal Gel）

凝胶状材料永不固化，适应振动与热胀冷缩，热阻稳定。适合汽车电子等严苛环境，但价格昂贵。

五、散热器集成设计：从PCB到外部散热片

5.1 集成式散热片

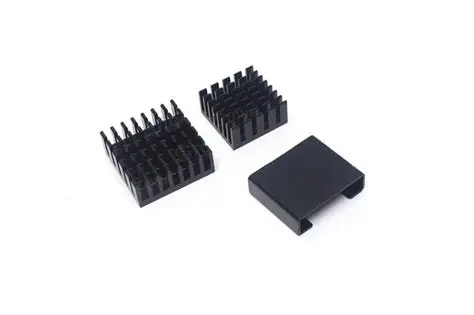

在MOS管旁焊接简易散热片是最经济的主动散热方案。材料采用铝合金6063，阳极氧化处理，热导率200W/(m·K)。尺寸与MOS管功率匹配，50W功率配50mm×50mm×10mm散热片，θ_sa约5℃/W。安装方式通过导热垫片与MOS管顶部接触，或焊接在源极引脚（若源极电地位）。注意散热片与周边元件间距大于等于2mm，防止短路。若MOS管漏极非地电位，散热片需绝缘处理。

5.2 鳍片散热器优化

对于多管并联场景，采用一体化鳍片散热器。鳍片高度20至40mm，过高风阻大，过低散热面积不足。鳍片间距2至3mm，平衡散热面积与空气流动。鳍片数量每50mm长度布置15至20片。表面处理采用黑色阳极氧化，辐射散热增强15%。强制风冷配合风速2m/s时，θ_sa可从自然对流10℃/W降至3℃/W。

5.3 热管与均温板

对于功率大于100W或空间受限场景，采用热管将热量传导至远端散热器。热管直径6至8mm，导热能力大于50W。均温板（VC）厚度2至3mm，平面导热系数大于2000W/(m·K)，使热点温差小于5℃。成本方面，热管方案增加10至15元，均温板增加20至30元。

六、主动冷却方案：强制风冷与液冷

6.1 强制风冷设计

风扇是提升散热效率的最有效手段。风量选择按每瓦功耗需1至2CFM（立方英尺/分钟）估算，50W功耗需50至100CFM。风速应使MOS管表面风速大于等于2m/s，热阻下降60%。布局上MOS管置于风扇进风侧，气流温度低，散热效果好。风道设计需避免气流短路，确保气流流经所有MOS管表面。某100W电源模块案例显示，MOS管温度从自然对流130℃降至强制风冷75℃，降幅达55℃。

6.2 液冷散热系统

对于功率大于300W或功率密度大于50W/cm²的极端场景，液冷是唯一选择。冷板设计在MOS管下方布置微流道，流道宽度1至2mm，深度0.5mm。冷却液采用去离子水或乙二醇溶液，流量0.5至2L/min。热阻θ_sa可降至0.1至0.3℃/W，结温接近水温。成本方面，系统成本增加50至100元，适合服务器、电动汽车等高价值应用。设计要点需防止冷却液泄漏导致短路，采用O型圈密封并做IP67防护。

七、软件控制策略：智能热管理

7.1 动态降频与降载

通过MCU监测MOS管温度，实现智能控制。80℃预警时降低开关频率30%，损耗减少15%。100℃过载时降低输出电流50%，功率减半。120℃保护时立即关断，防止热失控。实现方式采用NTC热敏电阻贴装于MOS管旁，ADC采样温度，响应时间小于100ms。

7.2 相数控制

在多相并联电路中，根据负载动态调整工作相数。轻载时仅1至2相工作，重载时全相启动，避免低效率区发热。某CPU供电电路通过相数控制，轻载时MOS管温度降低20℃。

7.3 死区时间优化

精确调整死区时间至最小（如50ns），减少体二极管续流时间，降低损耗。但需防止直通，需通过双脉冲测试校准。优化后开关损耗降低10至15%。

八、器件选型与工艺优化

8.1 低热阻封装选择

优先选择DFN封装，底部焊盘直接散热，θ_jc低至1.0至1.5℃/W；PowerPAK封装源极焊盘加大，热阻比SO-8降低40%；DirectFET封装无塑封体，芯片直接暴露，顶部可贴散热片，θ_jc小于0.5℃/W。避免使用SO-8、SOT-23等无散热焊盘封装，仅适合小于5W小功率。

8.2 焊接质量管控

焊点热阻占θ_cs的30%至50%，必须确保焊接良好。钢网设计底部焊盘钢网开孔率80%，厚度0.12mm，确保焊膏量充足。回流曲线峰值温度235至245℃，液相线以上时间60至90秒，防止冷焊。X-Ray检测空洞率应小于25%，单个空洞小于5%，否则热阻增加20%以上。

8.3 多层PCB热扩散

在4层以上PCB中，将内层2、3层设为完整的地平面与电源平面，厚度2oz。热量通过过孔传导至内层，横向扩散至整板。某设计通过内层铜皮，MOS管热阻降低35%。

九、散热设计验证与测试

9.1 热阻测试

采用电学法测试结温：测量体二极管VF温度系数（约-2mV/℃），施加已知功耗P，测量VF变化ΔVF，计算ΔTj = ΔVF / (-2mV/℃)，再计算θ_jc = ΔTj / P。合格标准为θ_jc实测值小于规格书标称值110%，且批次一致性σ小于10%。

9.2 红外热像仪扫描

在满载工作30分钟后，用热像仪扫描MOS管表面温度分布。热点温度应小于120℃（结温小于150℃），温度均匀性要求多管并联时温差小于10℃，否则电流不均。异常诊断中，若某管温度突高15℃以上，需检查焊接、驱动或器件本身。

9.3 温升测试

环境温度25℃下，记录MOS管温度从冷态至热稳态的温升曲线。稳态时间通常30至60分钟，温升应小于80℃。若温升大于100℃，需重新评估散热设计。

十、故障案例与改进实例

10.1 案例：电动工具控制器烧毁

问题根源包括PCB铜箔面积仅20平方毫米，热阻62℃/W；驱动电压8V（低于规格书10V），R_DS(on)增加28%；无散热过孔，热量积聚在顶层。解决方案为铜箔扩至1200平方毫米，增加36个0.3mm过孔阵列，驱动电压提升至12V，加装50mm×50mm散热片，风速2m/s。效果为结温从185℃降至95℃，可靠性提升10倍。

10.2 案例：服务器电源MOS频繁失效

问题根源包括并联4管电流不均，某管承担40%电流；导热硅脂干涸，θ_cs从0.3℃/W增至2℃/W；风道堵塞，局部风速小于0.5m/s。解决方案为源极串联10mΩ均流电阻，电流不均度降至8%；更换为相变材料，热阻稳定0.25℃/W；清理风道，风速恢复至3m/s。效果为平均结温从135℃降至85℃，MTBF从2万小时提升至10万小时。

十一、散热设计黄金法则

大面积铜箔是基础：大于等于100平方毫米，2oz铜厚，热阻可降低至10℃/W以下

散热过孔是核心：9个0.3mm过孔阵列，热阻降低70%

界面材料是关键：导热垫片导热系数大于等于3W/(m·K)，压力大于0.5MPa

强制风冷是利器：风速2m/s，热阻再降60%

智能监控是保障：NTC实时监测，80℃降频，100℃停机

封装选择是前提：DFN封装热阻比SO-8低40%

焊接质量是细节：空洞率小于25%，否则热阻增加20%以上
