三星电机宣布签下1.5万亿韩元（约合人民币68亿元）硅电容供应大单，标志着这一长期隐身于MLCC阴影下的细分赛道正式进入资本市场的聚光灯。
这不是一次普通的订单披露——它意味着硅电容从"技术储备"跨入了"大规模商业化"的分水岭。
硅电容正在从MLCC的“潜在替代方案”演变为AI算力硬件“不可或缺的内嵌元器件”，全球正面临未来三年结构性供不应求的“缺货危机”。 摩根士丹利测算，2026年全球硅电容（非台积电体系）短缺率将高达57%，2027年收窄至16%，2028年仍有11%缺口。这一供需缺口与当前HBM、先进封装载板的紧缺程度高度相似，硅电容正在复制“HBM剧本”——从边缘器件跃升为AI芯片的“刚需标配”。
第一章——订单引爆市场

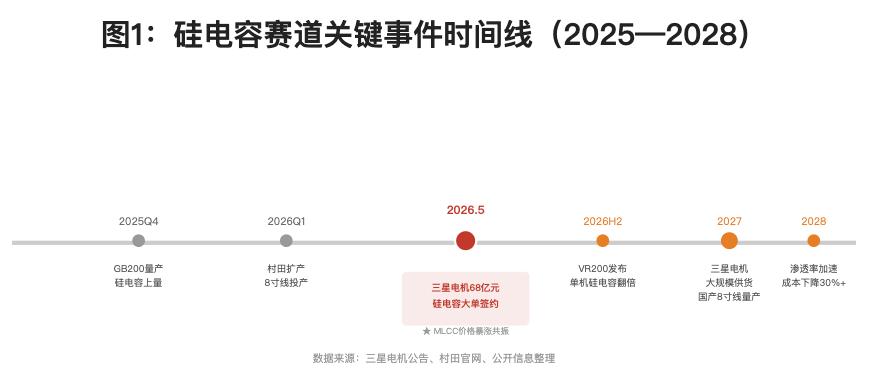

2026年5月20日，三星电机（Samsung Electro-Mechanics）发布公告，宣布与一家"全球大型科技企业"签署硅电容供应合同，总金额约1.5万亿韩元（约合人民币68亿元），合同期为2027年1月1日至2028年12月31日，为期两年。三星电机在公告中明确表示，这是公司硅电容业务首次实现大规模供货目标，标志着公司"凭借在MLCC和封装基板业务中积累的超微细工艺能力，已进入AI半导体核心供应链"。

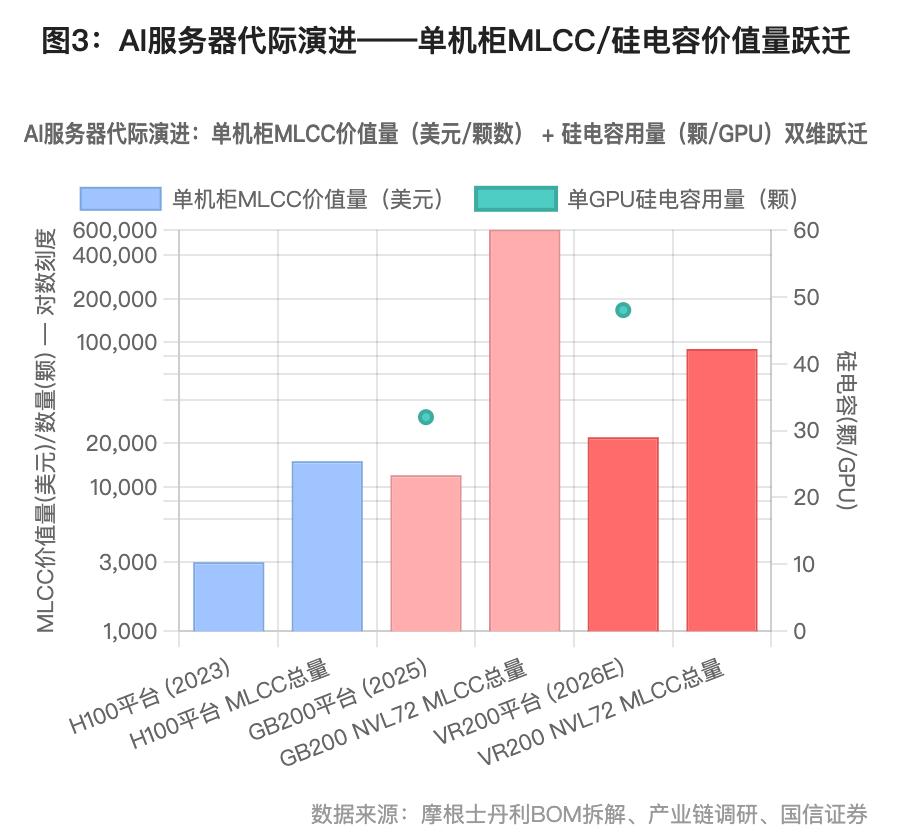

几乎在同一时间窗口，MLCC（多层陶瓷电容器）行业出现了近年来最剧烈的供需失衡——村田、三星电机、太阳诱电全线调涨高端高容MLCC价格，涨幅普遍在10%—20%区间。摩根士丹利对英伟达下一代Rubin VR200 NVL72机架进行了BOM拆解，结果显示单机架MLCC价值量已达4320美元，较GB300增长182%，在所有零部件中增幅仅次于PCB（233%）。MLCC的紧缺和涨价，恰好为硅电容的替代逻辑提供了最直接的经济性注脚。
三星电机的公告表面上看是一次普通的订单披露，但其中隐藏着三个被多数市场观察者忽略的增量信息：

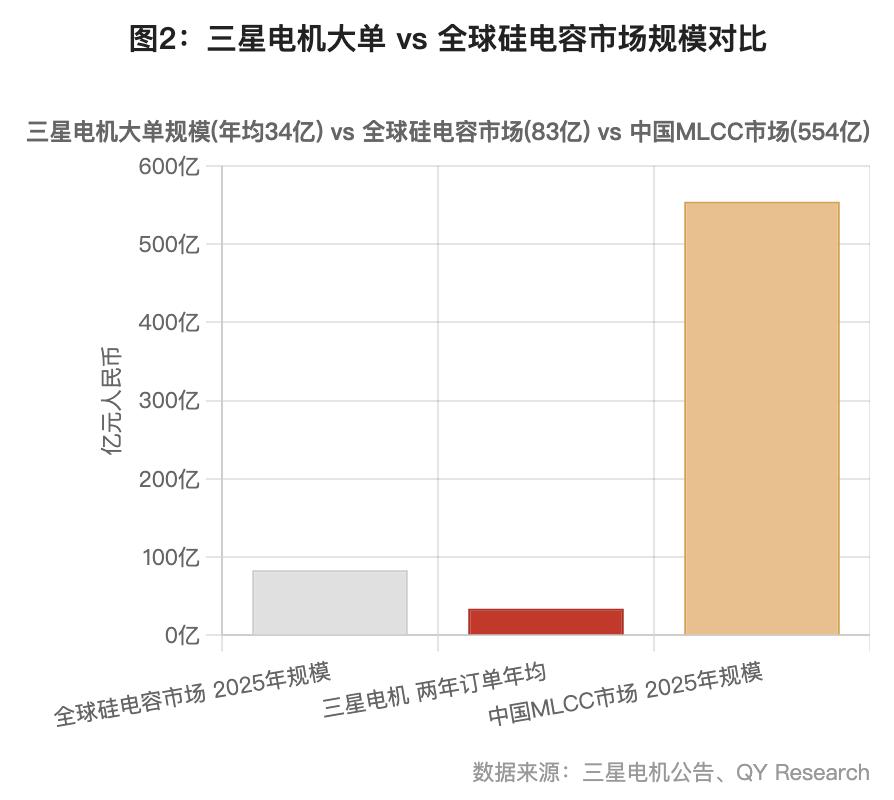

客户身份的指向性。三星电机并未公开客户名称，但结合产能规模（两年68亿元意味着年均34亿元）、技术路线（2.5D/CoWoS先进封装兼容）和客户体量，市场几乎一致指向英伟达或博通/Marvell等AI芯片巨头。
第二，工艺路线的信号意义。三星电机选择了一条与传统日系厂商不同的路径——将硅电容与FC-BGA封装基板整合为一体化解决方案。这意味着硅电容不再是一个独立的分立器件，而是先进封装工艺流程中的一个内置模块。台积电在CoWoS工艺中已将3D硅电容开发为标准化IP，芯片设计客户可以直接"调用"——这种范式转移意味着硅电容的市场天花板不能按照传统分立器件的逻辑去估算，它的BOM（物料清单）价值被重新定义了。
第三，时间窗口的紧迫性。合同从2027年1月才开始执行，但公告在2026年5月就发出——提前7个多月。在半导体供应链中，如此长周期的提前公告并不常见，唯一的合理解释是客户要求提前锁定产能，而三星电机需要用这份公告来向资本市场和上游晶圆代工伙伴确认产能扩张的融资逻辑。这意味着未来18个月内，硅电容的产能军备竞赛将全面展开。

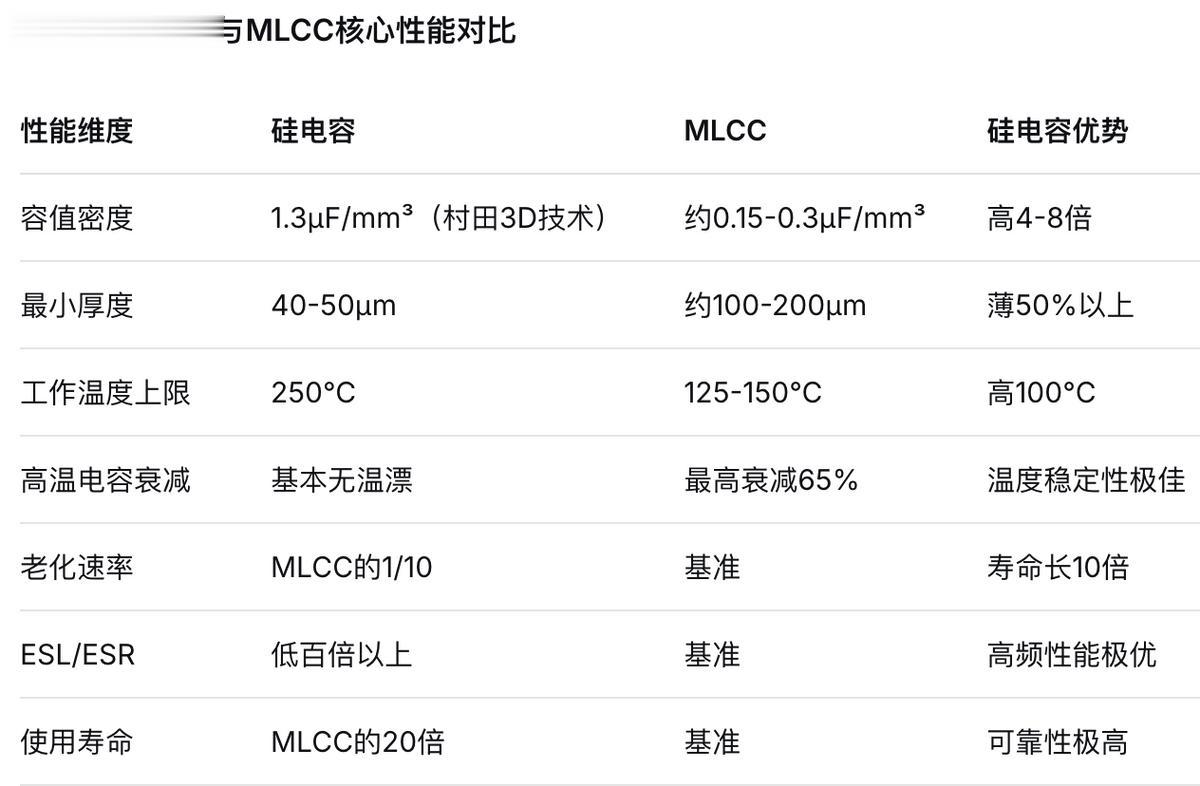

市场尚未充分定价的是硅电容对MLCC的结构性替代效应。实际上，硅电容与MLCC在先进封装场景中并非简单的替代关系，而是一个"此消彼长"的零和博弈——封装内部越依赖硅电容，外部PCB级的MLCC需求就越受到抑制。从性能角度看，1颗硅电容（特别是3D深沟槽结构）可以等效替代数十颗MLCC的稳压功能，且直接嵌入封装内部，消除了PCB走线带来的寄生阻抗。1mm厚度的硅电容即可等效80层陶瓷层的有效电容面积（约3—4mm），这意味着在空间极度受限的先进封装内部，硅电容的"面积效率"是MLCC的数十倍。
第二章——供电瓶颈催生的百亿增量
要理解硅电容为什么重要，首先需要理解AI芯片供电体系正在发生一场根本性的变革。
传统的"PCB级供电"架构——电源从PCB上的电压调节模块（VRM）出发，经过铜走线、过孔、焊盘、封装基板，最终到达芯片die——这条路径的总阻抗通常在毫欧级别。在GPU功耗在300W以下的时代，这个阻抗不是问题。但当英伟达H100的功耗突破700W、GB200的功耗突破1000W、VR200预计突破1500W时，即使是几个毫欧的阻抗也会引发如下连锁反应：电压跌落（IR drop）→瞬态响应不足→芯片内部供电裕度不足→算力输出不稳定或被迫降频。传统做法是在PCB上堆叠MLCC来"补"电容——GB200 NVL72单机架MLCC用量已高达60万颗。但这条路有两个物理瓶颈：MLCC的距离太远（封装外的电容等效串联电感ESL高达数十pH，而芯片要求的是亚pH级别），以及MLCC的占地面积太大（PCB空间有限，而GPU周边的"黄金区域"寸土寸金）。
硅电容正是破解这个瓶颈的钥匙。由于硅电容采用半导体级工艺制造，厚度最低可做到50微米，可以直接嵌入到封装基板或硅中介层（Interposer）内部，紧贴GPU和HBM芯片放置。这使得供电回路的物理长度从厘米级缩短到毫米级，等效串联电感（ESL）从数十pH降低到亚pH级别——这意味着电容可以在皮秒级别响应芯片的瞬态电流需求，从而消除供电噪声、释放被压抑的芯片算力。三星电机实测数据显示，在GPU和HBM堆叠后采用内嵌硅电容方案，可释放芯片20%以上的潜在算力。在AI芯片功耗不断攀升的确定性趋势下，硅电容从"可选"变为"必选"只是时间问题。

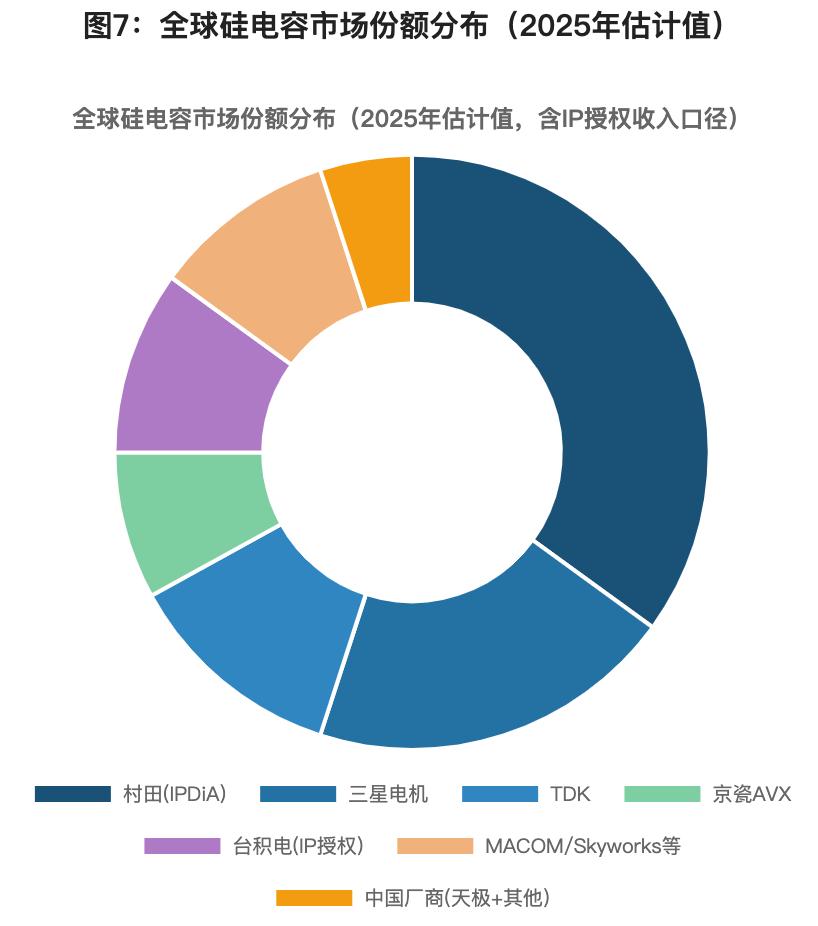

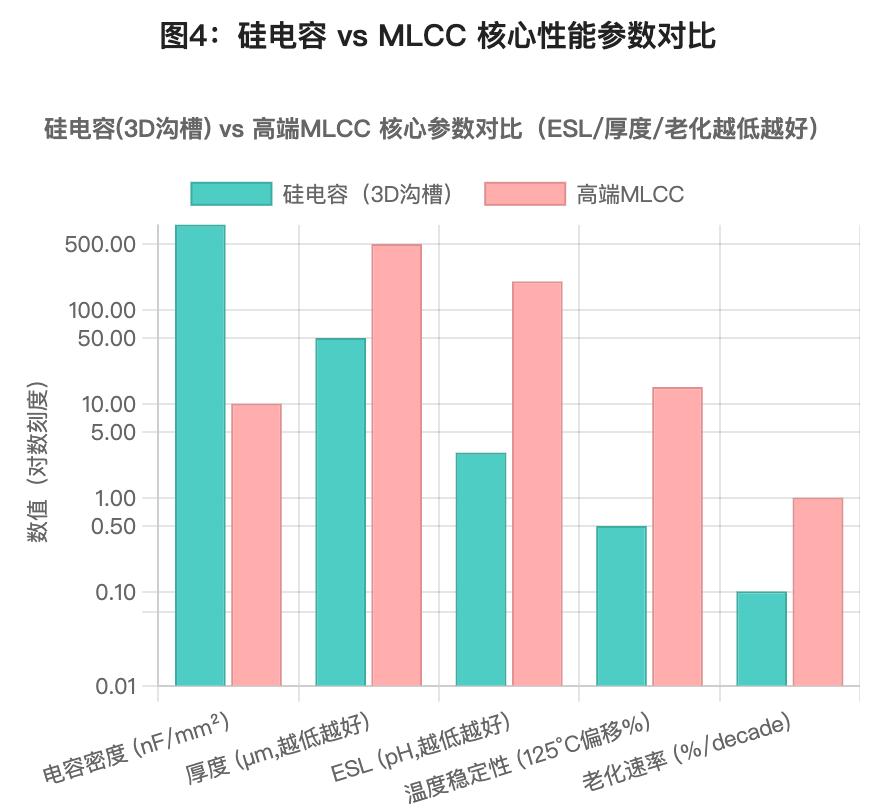

全球硅电容行业呈现出比MLCC更为集中的寡头格局。村田制作所凭借2016年收购法国IPDiA获得的3D深沟槽硅电容核心专利，在技术层面形成碾压性优势——其产品具备超高容值密度（800+ nF/mm²）、超薄尺寸（最薄50μm）、极低阻抗（ESL低至数pH），已全面进入英伟达、谷歌TPU等头部算力企业的核心供应链。村田采用半导体同源工艺，自建8寸专业晶圆产线，集设计、制造、封装、测试于一体，在工艺know-how和客户认证方面筑起了双重壁垒。
中国厂商方面，格局更加初级但也更加清晰。火炬电子通过控股子公司天极科技（持股51.58%），成为国内唯一实现3D沟槽硅电容（DSC）6寸晶圆量产的企业，本土市占率约30%—40%。天极科技的3D深沟槽硅电容电容密度达到800+ nF/mm²，稳压性能较MLCC提升约80倍，已通过军工+AI双认证，在英伟达/AMD GPU供应链中实现单GPU约48颗DSC的配套，并在800G/1.6T高速光模块中供货中际旭创、新易盛等龙头。8寸晶圆中试已在进行，预计2026年下半年可实现小批量出货。
风华高科采用3D-MIM技术路线，目前处于送样验证阶段，尚未量产。鸿远电子（603267）DSC系列已完成军工验证，处于小批量出货阶段。宏达电子（300726）仍在可靠性测试阶段。苏纳光电是业内公认技术实力最强的国产硅电容创业公司，正在推进IPO进程，尚未上市。
第三章——渗透率S曲线刚刚开始
从产业趋势的角度，硅电容当前正处于从"技术可行"向"大规模量产"过渡的拐点——这一阶段最典型的特征是需求端信号密集出现而供给端尚未跟上。硅电容的制造成本目前是MLCC的5—10倍（主要因为晶圆级工艺的高固定投入和良率爬坡），但随着8寸线量产和3D堆叠工艺成熟，成本有望以每年15%—20%的速度下降。当硅电容的成本降至MLCC的3倍以内时，考虑到其在先进封装中节省的空间和提升的性能，替代的经济性将全面建立。
值得特别注意的是，硅电容的市场空间不能简单地用"当前MLCC市场的X%"来衡量——它的价值增量来自于两个维度：一是在先进封装内部替代MLCC（存量替代），二是随着AI芯片功耗提升和封装复杂度增加而创造的新需求（增量扩容）。硅电容潜在市场发展空间可达百亿级。这里的关键变量在于——随着台积电将3D硅电容开发为CoWoS标准化IP，硅电容将从"少数高端芯片的特供器件"演变为"所有使用CoWoS封装的芯片的标配组件"，这将打开指数级的需求扩容空间。
核心判断如下——
判断一：硅电容是AI算力时代被动元件领域最具确定性的“增量赛道”。 英伟达GB200/VR200标配内嵌硅电容，2026年全球短缺率57%，供需矛盾将在未来三年持续存在。
判断二：全球竞争格局正从“村田一超独霸”走向“村田+三星电机+台积电”三强鼎立。 三星电机68亿大单标志着AI硅电容市场格局正在重塑，国内企业有望在国产替代浪潮中获取份额。
判断三：2026-2028年是硅电容产业从“小众器件”走向“战略物资”的关键三年。 供给缺口、头部大单、国产突破三重催化叠加，建议重点关注已具备批量供货能力的国产硅电容标的及产业链上游半导体设备与材料企业。
硅电容的爆发，绝不是一次单纯的被动元器件升级，而是AI算力网络及先进封装产业中一场不可逆的电源网络完整性重塑。MLCC由于自身的物理厚度和高温温漂硬伤，在1.6T高速光模块及1V以下、千安级电流的GPU核心封装内部，其市场份额正在不可逆地被硅电容加速蚕食。
