芯片底座，正在经历一场材料革命。

过去的芯片封装，底座用的是有机基板，既便宜又成熟，但AI时代来了之后，毛病就暴露了。

AI芯片功耗动辄几百瓦，传统底座根本撑不住。一热就容易弯，容易裂。轻则性能跑偏，重则整块报废。

换硅中介层能解决弯的问题，但一块要超过100美元，还要占台积电的产线，账根本算不过来。

在这种情况下，玻璃顶了上来。

玻璃跟芯片的热膨胀速度高度接近，加热不容易弯；信号穿过去损耗低，跑得快又稳；天然绝缘的属性，省去了做绝缘层这么道复杂工序。

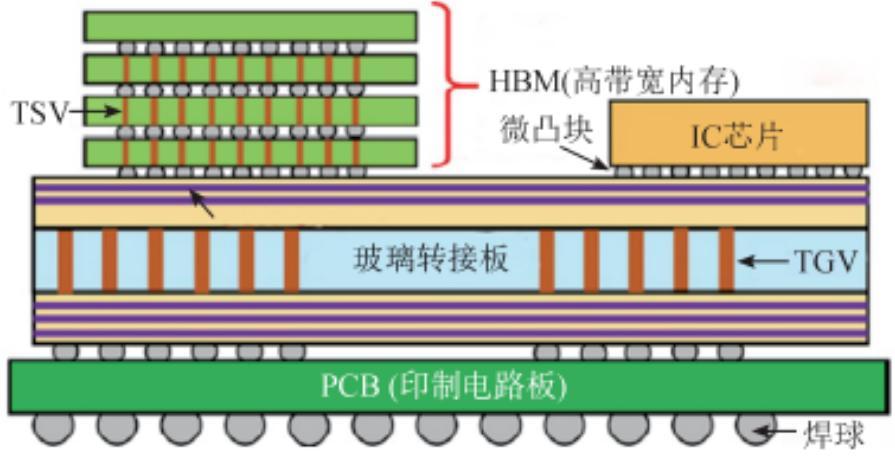

英伟达实测数据放在这里：玻璃基板搭配TGV通孔工艺，信号速度涨3.5倍，带宽密度涨3倍，功耗降一半。

巨头们已经集体押注了。

英特尔明确把玻璃基板写进2026到2030年封装路线图，台积电把它当成CoWoS下一代迭代的核心方向；三星今年4月已经开始向苹果供应玻璃基板样品，2027年后量产。

当全球最强的几家半导体公司同时往一个方向走，技术路线基本就定了。

市场数据显示，今年全球玻璃基板市场规模预计达186亿美元，2030年奔着320亿去，增速是传统底座的两倍多。更长的周期看，2028到2040年预计年均复合增长接近70%，天花板在哪，现在没人说得清楚。

国内也没闲着。

京东方投了近10亿在北京建中试产线，刚跟康宁签了战略合作，目标2027年量产；沃格光电已经能做全流程量产了；帝尔激光今年年初完成首批设备出货，把海外垄断打了个缺口。

玻璃基板替代有机基板，才刚刚开始。
