工业以太网线缆是现代自动化系统的支柱，连接可编程逻辑控制器（PLC）、传感器、人机界面（HMI）和工业PC。但当涉及到工厂、石油钻井平台或加工厂以太网网络的设计或故障排除时，一个问题反复出现：

“工业以太网线缆需要多长时间才能影响性能？”

答案取决于电缆类型、数据速率、环境条件和安装质量。本文我们将分解标准，解释为什么线缆长度很重要，并提供超出标准限制的实用解决方案。

一、标准以太网线缆长度限制

1、双绞线铜质以太网（Cat5e、Cat6、Cat6a）

铜质以太网线缆的行业标准最大线缆长度为100米（328英尺）。该限制由IEEE 802.3以太网标准定义，适用于工业环境中使用的大多数类别的以太网线缆。在100米中，90米是永久链路（墙壁、导管或托盘中的实心导体电缆），10米是跳线（连接到设备的绞合电缆）。超过100米，信号衰减和延迟可能会导致数据包丢失、速度降低或完全链路故障。

2、数据速度的影响

10/100 Mbps以太网（快速以太网）的数据速度通常在100米处很好，无需特别考虑。如果使用高质量线缆（Cat5e或更高），1 Gbps（千兆以太网）的速度在100米处可靠工作。Cat6a的数据速度为10Gbps以太网，在高干扰环境中支持100米，Cat6可能限制在55米。

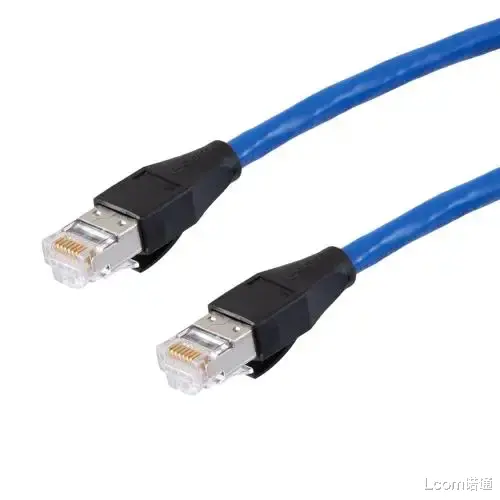

L-com 超6类屏蔽跳线，RJ45/RJ45，CMR阻燃，蓝

二、工业以太网与商用以太网线缆长度

虽然两者的电气限制相同，但工业以太网线缆的结构不同。它们的特点是：屏蔽双绞线（STP/SFTP）具有抗电磁干扰性能；用于恶劣环境的TPE、PUR或PVC护套；耐油、抗紫外线和耐化学性。

工业环境通常会突破100米的限制，因为温度更高（这会增加电阻）、电磁干扰水平更高，以及电缆在复杂机械中的布线。

三、为什么线缆长度在工业以太网中很重要

让我们来看看线缆长度重要的四个原因：

信号衰减：随着铜缆变长，信号减弱。超过100米，衰减会增加误差并降低吞吐量。

电磁干扰（EMI）：较长的电缆有更大的表面积来吸收电机、驱动器和焊机的噪音。

延迟：额外的电缆长度会增加传播延迟，从而扰乱实时控制系统。

合规性：许多工业协议（PROFINET、EtherNet/IP）都遵循严格的时序要求。超过建议长度可能会破坏合规性。

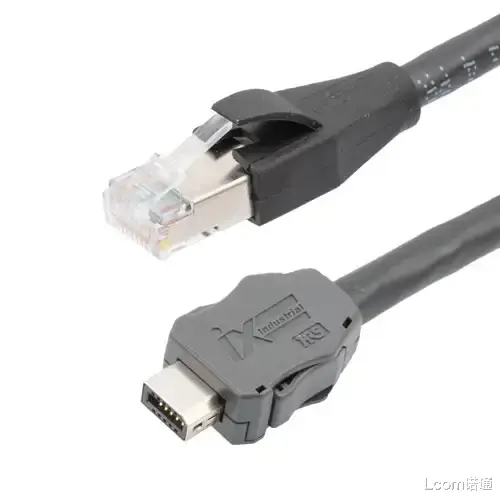

L-com IX工业超6类以太网线缆，IX A型/RJ45公头，经济型单层蔽，CMR/CMG阻燃级PVC护套，黑

四、在工业环境中将以太网扩展到100米以外

当您需要连接相距100米以上的设备时，您有几个选择：

选项1：以太网交换机或中继器ꟷ在中途安装一个开关或中继器以重新生成信号。这样做的优点是它简单且便宜。缺点是它需要电力和受保护的位置。

选项2：光纤线缆ꟷ光纤支持更长的距离。多模光纤的覆盖范围可达550米，速度为1 Gbps。单模光纤支持长达40公里或更长的距离。光纤也不受电磁干扰，使其成为高噪声环境的理想选择。

选项3：以太网扩展器ꟷ以太网扩展器使用VDSL2等技术通过铜缆发送以太网信号，最长可达1-2km。这样做的好处是它使用了现有的布线。缺点是它减少了远距离的带宽。

选项4：以太网供电（PoE）中继器ꟷ如果您还需要为IP摄像头和传感器等远程设备供电，PoE中继器可以扩展数据和电源。

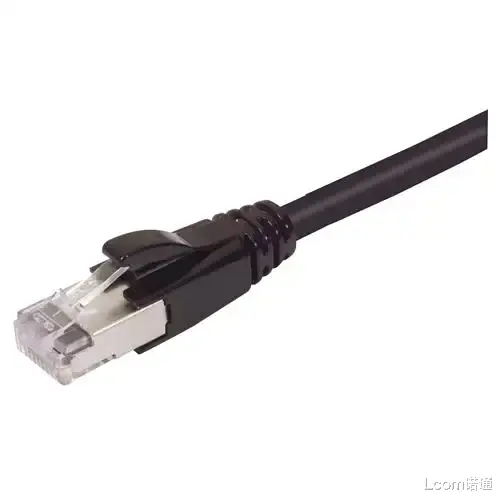

L-com 特优型超6类线缆，RJ45/RJ45

五、工业安装的特殊注意事项

第一个考虑因素是温度额定值。高热会增加电阻，从而降低最大可靠距离。如果需要，选择额定温度为-40°C至+90°C的电缆。

屏蔽是第二个考虑因素。在高电磁干扰环境中，双屏蔽电缆（SF/UTP或S/FTP）是保持信号质量的首选。

第三个特殊考虑因素是电缆护套材料。PVC具有成本效益，但耐化学性有限。PUR具有优异的耐油/耐磨性。TPE在极端温度下具有柔韧性。

六、典型应用

在食品和饮料厂，穿过冲洗区的线缆可能需要PUR护套，并且必须保持在100米以下，以避免在高湿度环境中衰减。

在采矿作业中，重型设备产生的恶劣电磁干扰使屏蔽Cat6a线缆变得必不可少。此外，距离超过100米时需要中间开关。

在石油和天然气平台中，光纤用于控制室和现场设备之间的长距离运行，以消除电磁干扰问题并满足危险区域要求。

L-com诺通具备完整的工业级以太网线缆产品库，针对工业应用的严苛要求，具备多元优势属性，例如防水、耐弯、耐油、耐高温、双屏蔽、铠装等，产品一件起发，当天发货，快速满足客户的紧急需求。
